- Resumen -

En esta práctica se creara un circuito electrónico basandonos en un esquema de un circuito que prrendera un LED con el uso del timer 555 y armar el circuito.

- Introducción -

El timer 555 es un circuito integrado muy popular y versátil que se utiliza en una amplia variedad de aplicaciones electrónicas. Su función principal es generar señales temporizadas o controlar eventos basados en el tiempo, lo que lo convierte en un componente clave en circuitos de temporización, generadores de señales, controladores de pulso, entre otros.

El timer cuenta con 8 pines: Vcc(pin8) - GND(Pin 1) - Output(Pin 3) - Tigger(Pin 3) - Threshhold(Pin 6) - Control Voltage(Pin 5) - Discharge(Pin 7) - Rest(Pin 4).

- Materiales -

-Protoboard

-Resistencia 220 ohms

-Transistor N

-Capacitor

-Computadora con programa Tinkerkad

-Potenciometro

-Dos LEDS

-Jumpers

-Pila 9V

- Desarrollo -

Para poder reazlizarla practica primero aprendimos acerca de como leer un diagrama de un circuito y poderlo interpretar para identificar los nodos de las conecciones y como hacer las conexiones de cada uno de los componentes de sus respectivos pines.

Empezamos con saber cuando debemos ocupar cada uno de los componentes y el porque es importante saber sus pines y el como conectar cada uno de estos.

Una vez que conocida la información, procedimos a realizar el diagrama en un simulador para familiarizarnos con el programa y la interpretacion de los esquemas/diagramas de un circuito.

Por ultimo realizamos simulaciones en tinkerkad para ver como deberia ir conectado en físico el circuito. Terminando con la conexion física del circuito.

Simulación

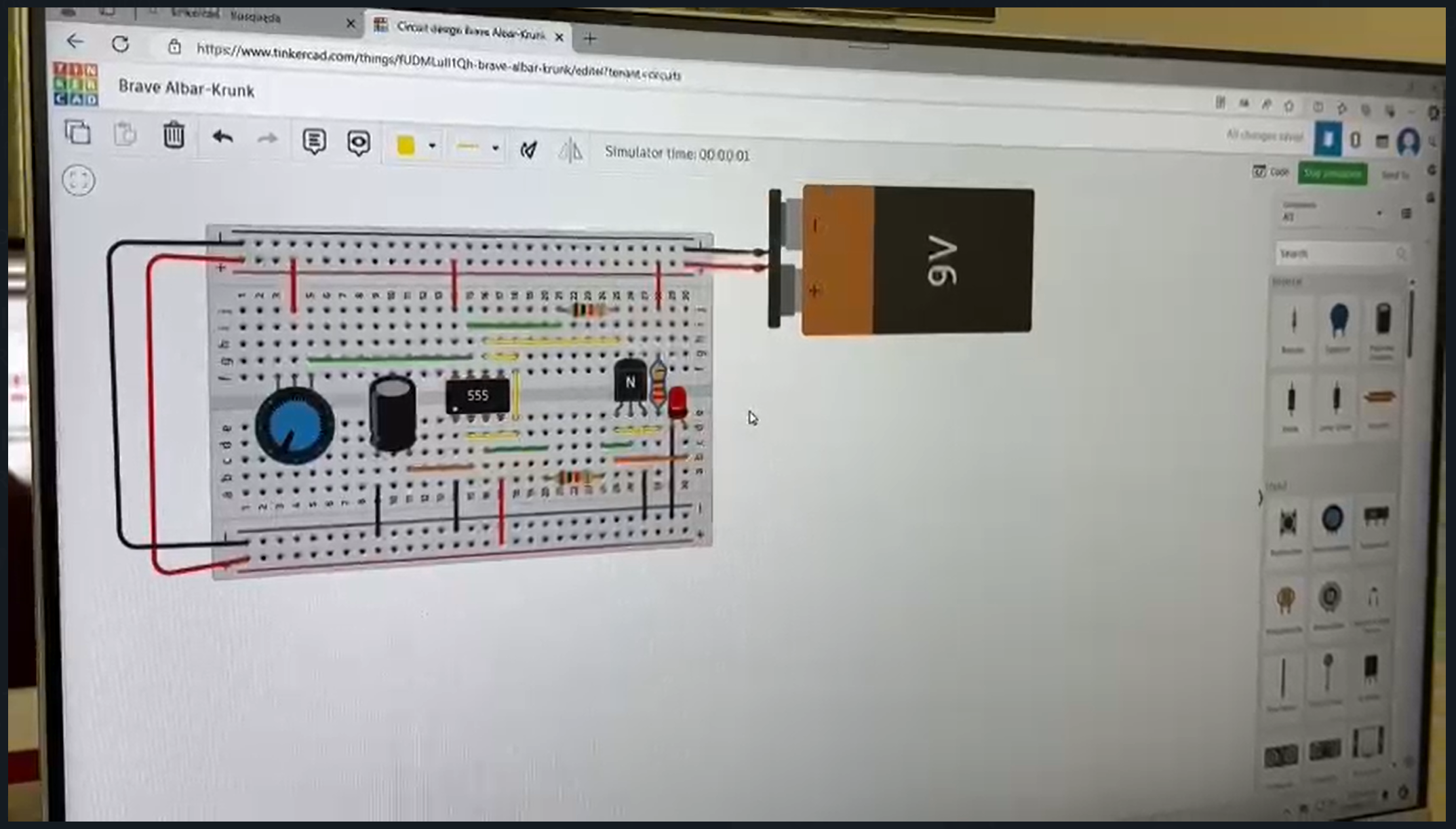

En la simulación realizada en Tinkerkad se podra observar la conexión correcta del timer 555 con el resto de componentes para lograr aumentar/disminuir la intensidad de la luz del LED mediante la manipulación del potenciometro.

Diseño

En nuestro diseño en físico se moestrara el mismo diagrama pero con ayuda del protoboard para hacerlo en físico y en este se aprecia menos el circuito por la cantidad de jumpers pero realiza la misma función del circuito digital.

Este diseño de circuito se eligio siguiendo la eficacia para conectar los circuitos de este ya que en otros diseños costaba mas trabajo hacer las conexiones de los componentes.

Construcción

1.-Conseguir los componentes a ocupar en el ciruito.

2.-Debemos de revisar el diagrama del circuito para revisar las conexiones y hacerla conexión en el protoboard.

3.-Una vez visto el diagrama, en el protoboard realizaremos las conecciones de todos los componentes de acuerdo a sus especificaciones.

4.-Em pezaremos conectando todos los componentes de la forma mas efectiva para conectar.

5.-Para conectar el potenciometro, conectaremos el GND de este al pin Discharger del timer 555 y en ese mismo nodo conectarla a la resistencia 3 de 220 ohms, y el pin output del amplificador ira conectado a la corriente positiva.

6.-Luego conectaremos el pin negativo del capacitor a la caraga negativa y el pin positivo se conectara al pin trigger el timer 555.

7.-Luego conectaremos el pin colletor del transistor a la resitencia 1 de 220 ohms, el pin base del transistor se conectara a la resistencia 2 de 220 ohms y el pin emisor del transistor ira conectado a la corriente negativa.

8.-El pin negativo del led ira a la corriente negativa y el pin positivo del Led ira conectado al pin collector del transistor.

9.-Por ultimo terminaremos de conectar los pines restantes del timer 555, conectar el pin trigger a la resistencia 3 de 220 ohms, conectar el pin output del timer 555 a la resistencia 2 de 200 ohms, conectar el GND DEL TIMER 555 a la corriente negativa y el pin CV a la correinte positiva.

10,-Conectar al protoboard la pila de 9V conectando los 4 nodos de corritnes a la pila.

- Resultados -

- Conclusiones -

Obtuvimos nuevos conocimientos sobre el uso del sumulador tinkerkad y de las partes que conforman a un circuito, y de como interpretar un diagrama de un circuito.

Gracias a la ayuda de los simuladores podemos ahorrarnos mas tiempo en la realizacion de circuitos ya que estos nos facilitarn las conecciones y nos ayudaran a ver mejor el circuito y poder detectar algun error y así poder pasar a hacer el circuito en físico sin ningun error..
